Ｈシリーズ ＨＧＬ型 自在車 シングルベアリング プレート式
HGL-32GNB
| 【車輪の種別】 | ||
|---|---|---|
 GNB 強化ナイロン車 |
||
| 品番 | 車輪 | 車輪径 | 車幅 | 取付高 | 全高 | 取付座 | 取付寸法 | 穴径 | 偏心 | 旋回半径 | 許容荷重 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D(mm) | (mm) | H(mm) | (mm) |
A×B (mm) |
X×Y (mm) |
P(mm) | E(mm) | (mm) | (daN) | (kgf) | |||
| HGL-32 | GNB | 強化ナイロン車 | 32 | 21 | 30 | 46.5 | 70×70 | 55×55 （53×53） |
6.2 | 22 | 29 | 120 | 122.4 |

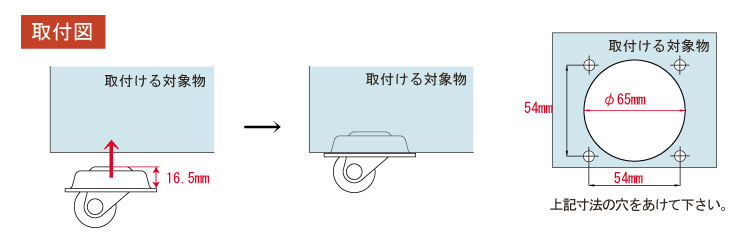

- ※キャスターを製品に埋め込む様に取付ます。
- ※埋め込む部分の寸法は、高さ16.5ｍｍ以上 穴径φ65ｍｍを取って下さい。
