H系列 HGL型 万向轮 单轴承 平板型
HGL-32GNB
| 【车轮】 | ||
|---|---|---|
 GNB 强化尼龙轮 |
||
| 产品型号 | 车轮 | 车轮直径 | 车宽 | 安装高度 | 全高 | 安装底座 | 孔距 | 孔径 | 偏心 | 旋转半径 | 允许负载 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D(mm) | (mm) | H(mm) | (mm) |
A×B (mm) |
X×Y (mm) |
P(mm) | E(mm) | (mm) | (daN) | (kgf) | |||
| HGL-32 | GNB | 强化尼龙轮 | 32 | 21 | 30 | 46.5 | 70×70 | 55×55 (53×53) |
6.2 | 22 | 29 | 120 | 122.4 |

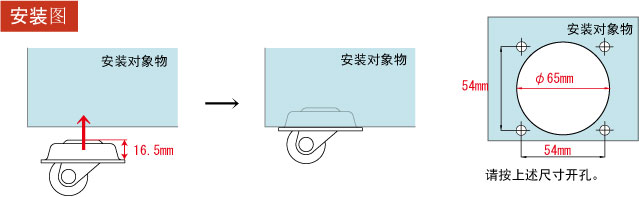

- ※安装时,将脚轮嵌入产品中。
- ※针对嵌入部分,请开出高度至少为16.5mm、孔径为φ65mm的孔。
