P系列 丝杆型

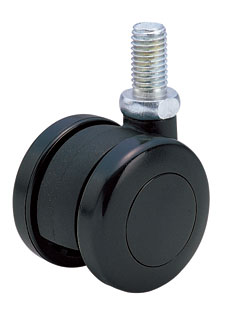

双轮脚轮P-50T

P-50T,M12X22

双轮脚轮図面

P型丝杆型仕様 ※主体和车轮=尼龙
产品型号 车轮直径 车宽 安装高度 螺钉 螺距 螺杆长 对边 偏心 旋转半径 允许负载
D(mm) W(mm) H(mm) T (mm) (mm) (mm) (mm) (mm) (daN) (kgf)
P-50T 50 49 57.5 M12 1.75 22 17 17 46 60 61.2
P-50HT 50 49 57.5 46 100 102.0
P-60T 60 55 73 55 100 102.0

双轮脚轮P-52T

PT-50T,M8×15

双轮脚轮図面

产品型号 车轮直径 车宽 安装高度 螺钉 螺距 螺杆长 对边 偏心 旋转半径 允许负载
D(mm) W(mm) H(mm) T 螺纹头数 (mm) (mm) (mm) (mm) (daN) (kgf)
PT-40T 40 40.5 M8=50
M12=52
W3/8=50		 M8
M12
W3/8		 1.25
1.25
16头		 15
14
15		 12.7
19
12.7		 15 43 20 20.4
PT-50T 50 45 M8=60
M12=62
W3/8=60		 M8
M12
W3/8		 1.25
1.25
16头		 15
14
15		 12.7
19
12.7		 18 51 30 30.6

双轮脚轮P-50TS-M12X22

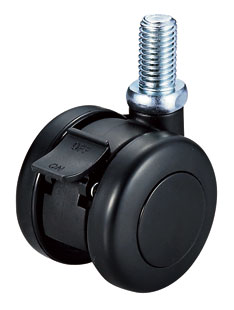

P-50TS-M12X22

双轮脚轮図面

产品型号 车轮直径 车宽 安装高度 螺钉 螺距 螺杆长 对边 偏心 旋转半径 允许负载
D(mm) W(mm) H(mm) T (mm) (mm) (mm) (mm) (mm) (daN) (kgf)
P-50TS 50 49 57.5 M12 1.75 22 17 17 48 60 61.2
P-50HTS 50 49 57.5 48 100 102.0
P-60TS 60 55 73 67 100 102.0

双轮脚轮P-42TS-W3-8X15

PT-40TS-W3/8X15



产品型号 车轮直径 车宽 安装高度 螺钉 螺距 螺杆长 对边 偏心 旋转半径 允许负载
D(mm) W(mm) H(mm) T 螺纹头数 (mm) (mm) (mm) (mm) (daN) (kgf)
PT-40TS 40 40.5 M8=50
M12=52
W3/8=50		 M8
M12
W3/8		 1.25
1.25
16头		 15
14
15		 12.7
19
12.7		 15 47 20 20.4
PT-50TS 50 45 M8=60
M12=62
W3/8=60		 M8
M12
W3/8		 1.25
1.25
16头		 15
14
15		 12.7
19
12.7		 18 57 30 30.6
